楼宇综合布线系统方案（PDS）
2020-04-202.8 结构化综合布线系统(PDS)

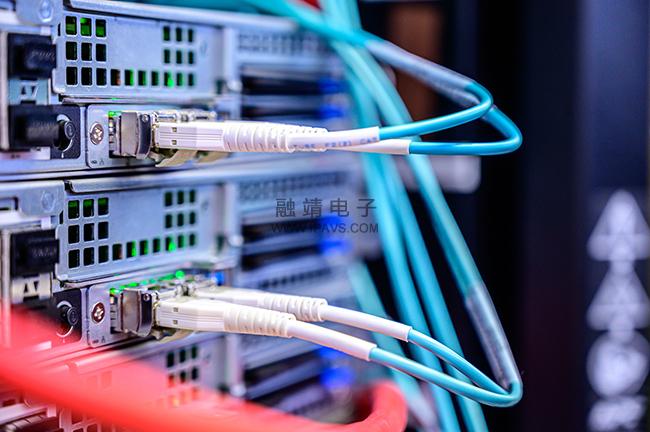

2.8.1 概述
根据XXX大酒店对结构化综合布线系统的具体功能及设备的性能和配置要求，为了使之能胜任二十一世纪信息的高速发展，满足XXX大酒店综合信息网络传输的需求，真正体现XXX大酒店智能化、信息化的优势，提供实现高速数据传输与宽带通讯网络，以及电视会议和企业网Intranet与广域网Internet的实际应用。同时为弱电智能化系统集成提供物理基础和基本骨架，成为一体化的公共通讯网络。
2.8.2 系统设计目标
根据中诚酒店用户所提供的图纸资料中关于综合布线系统的具体技术要求，和设计规范作为设计的目标：
1) 系统设计规范
－ EIA/TIA-568 民用建筑线缆标准
－ EIA/TIA-569 民用建筑通信通道和空间标准
－ EIA/TIA-*** 民用建筑中有关通信的接地标准
－ EIA/TIA-*** 民用建筑通信管理标准
－ IEEE 802.3 总线局域网标准
－ IEEE 802.8 环形局域网标准
－ ANSI FDDI 光纤分布式数据接口高速局域网标准
－ TPDDI 铜线分布式数据接口高速局域网标准ATM，异步传输模式标准， 异步和同步传输标准 (RS232.X.21、RS422等 )
2) 系统设计需求
结构化布线系统是XXX大酒店智能化、信息化的基础设施，是建立通讯网络、计算机网络的基础物理平台。能否能在现在或将来始终具备通讯和现代化楼宇管理水平，将取决于是否具有一套完整、高质、符合国际标准的布线系统。
l 结构化综合布线系统的基本要求
－ 适用性：适应未来通信网络、计算机网络、楼宇设备监控网络的技术发展上的需求，能够支持数据通信、语音通讯、多媒体通信以及监控信号通讯。
－ 灵活性：能满足楼内各种通信设备的功能要求，即在不同楼层里支持组建特定的通讯子网；在大楼任意的信息点上能够连接不同类型的设备，如计算机、打印机、计算机终端、电话、传真机、摄像机等。
－ 模块化：布线系统中除固定于建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用。
－ 扩充性：实施后的结构化系统是可扩充的，以便将来有更大的要求时很容易将设备安装进去。
l 结构化综合布线系统的结构要求
结构化布线系统应采用星形的物理结构。垂直干线的星形结构中心在中间层通信主机房内，辐射向各个楼层，传输介质使用大对数非屏蔽双绞线铜缆和多模光缆。水平子系统部分的星形中心在每层的管理间内，由配线架引出水平双绞线到各个信息点。
－ 工作区子系统：
终端连线为两端均为8芯的RJ45标准插头的直接双绞线，用于连接各种不同的用户设备，信息插座选用符合EIA/TIA568标准的信息插座。5类插座可充分满足各种宽带信号的传输。另外该插座也是ISDN规定的标准用户采用ISDN设备时，直接插入插孔即可使用。
－ 水平子系统
中诚酒店的共用大厅和营业楼层将采用沿楼板和墙壁暗埋金属管的水平布线方式。作为通讯机房和办公用标准大开间，可则采用地面开槽的水平布线方式。水平布线将采用5类非屏蔽双绞线。水平信息点长度应不超过100米。
－ 干线子系统
垂直干线子系统将设置在楼内的弱电竖井中。为了控制干线铜缆的高速数据有效传输距离，可在中诚酒店中间层设置MDF配线间，经该MDF再将铜缆引入高层的IDF分配线间。从MDF层引出多模光纤至各的写字楼层。
－ 分配线间管理子系统
将在中诚酒店每层设有一分配线间，弱电竖井设置在配线间内。除了在计算机主机房、程控交换机房、网络控制中心和各配线间里的光纤配线架上采用快速跳线外，其余的管理子系统的铜缆配线架上一般采用卡接式跳线。
－ 设备间子系统
设备间建议是位于中诚酒店的中间层。设备间将放置PBX、中诚酒店主干计算机网络设备如中心服务器SV0、主干网的Switch、HUB、Brouter等。楼宇自控管理网络线缆也引至设备间。主干线缆按电话进线、计算机光缆、BMS系统铜缆划为成三部分，分别端接到相应的主配线架上，采用快速跳线方式，采用双点管理双交连方式，将主干线引至各子配线间，从而构成PABX网络、中诚酒店信息集成管理网络(主干网)、酒店及物业办公自动化网络、BMS控制网络等。
MDF、IDF要具有在线测试的功能。主配线间、子配线间的环境应达到有关设计标准。
2.8.3 结构化布线系统(PDS)功能描述
XXX大酒店的结构综合布线的设计目标，是要建立一个满足智能酒店系统集成、网络集成，同时具有先进技术水准的综合计算机网络系统。因此，本系统可以满足以下的功能要求：
1) 充分利用网络资源，充分满足现有需求，保证网络有效率运行
XXX大酒店计算机网络采用多种组网模式，在网络上可以实现传送语音和数据信息等。网络中心采用远程通信方式，同时提供极强的路由管理，以确保整个计算机网络实现远程、有效率、高速运行的能力。
2) 紧跟网络发展主流技术
本网络系统建成后，能够达到国际先进、国内一流水平。能适应未来10-15年技术发展的基本需求。本网络系统充分利用先进技术，且具提供相当成熟的网络技术与设备，以期能够紧跟目前国际上在网络方面的主流技术和发展潮流。
3) 具有良好的扩展性和升级性
XXX大酒店将成为在连接全球互联网络的国际信息中心化的办公酒店。因此，其网络的规模必将随著用户的增多而不断扩大，所以本网络的设计可以为今后的扩容留下足够的空间。同时也可随着计算机网络技术的不断发展，具有良好的可升级性。
4) 紧跟国际工业标准，具有良好的开放性
XXX大酒店计算机网络的建设，符合国际标准。所选用的设备具有良好的互操作性和集成性，使整个网络成为一个遵循国际标准的全开放性系统。
5) 网络设计遵循模块原则
在本系统中，除去固定于建筑物内线缆外，其余所有的接插件均采用积木式的标准件， 使整个网络形成模块化。模块化的优点在于能够使用户在网络参数允许的条件下，十分便利实施网络管理和网络扩展， 并且能够能将故障隔离在局部，减少整个网络瘫痪可能性。因此，网络设计是否遵循模块化原则，无论是用户管理网络还是新增用户使用网络，都有极大的影响。
2.8.4 PDS系统主要技术特点
－ 综 合 布 线 系 统 是 一 结 构 化 布 线 系 统， 灵 活 的 组 织 结 构 为 计 算 机 网 络 重 组 ( 由 于 工 作 需 求， 进 行 布 局 变 更 ) 或 升 级 提 供 极 大 的 方 便。
－ 完 善 的 产 品 系 统， 从 缆 线、 接 插 件 到 信 息 接 口， LUCENT 提 供 完 整 的 技 术 保 证 ( 信 号 传 输 性 能 ), 因 此 为 计 算 机 网 络 高 速 度， 可 靠 运 行 提 供 了 基 本 保 障。
－ 高 性 能 的 产 品 系 列， ( 包 括 光 纤 及 100Mbit/S 非 屏 蔽 双 绞 线 ), 为 某 些 特 殊 需 求 的 计 算 机 网 络 系 统 提 供 了 可 靠 的 支 持。
－ 坚 强 的 技 术 支 持， LUCENT 为 客 户 提 供 各 种 环 境 的 测 试 报 告， 并 且 根 据 客 户 的 特 殊 要 求 做 专 门 的 产 品 研 究 及 开 发， 从 而 满 足 客 户 的 长 期 应 用 及 特 殊 技 术 需 求。
－ 综 合 布 线 系 统 已 经 成 为 通 讯 网 络 系 统 的 国 际 标 准， 因 此， 计 算 机
网 络 成 为 标 准 化 连 接 结 构， 并 在 各 行 各 业 广 为 应 用 。
－ 综 合 布 线 系 统 不 但 适 用 于 计 算 机 网 络， 同 时 业 适 于 电 话 通 信 系 统， 因 此 为 综 合 办 公 系 统 ( 如 智 能 型 办 公 大 厦， 高 级 酒 店 或 商 业 大 厦 ) 提 供 了 完 整 的 信 息 网 络 ( 计 算 机， 电 话 ) 综 合 管 理 方 案。
2.8.5综合布线系统产品介绍
结构化布线系统是一套为迎接未来的综合服务数字网(ISDN)的需求而特别设计的配线系统，它采用由设计制造的高质量的标准材料组合压接方式，模块化结构。 开放性系统使其很容易组合成一套完整的布线系统，它采用无屏敝双绞线和光缆的组合， 可以传送话音数据和图象信号利用不同的适配器，可以连接不同厂家例如： IBM、 DEC、 WANG、 HP、 等机型计算机网络如：IEEE 802.3、802.8、FDDI网，.并能适应未来的ATM高速数据传输的需要。PDS系统还能满足大楼自动化、信息化和智能化(BAS、BMS、LIMS)系统的布线要求，完成保安监控、消防监控、给排水监控和其他设备监控的所需的布线。
